O FlaK 88 e o Afrika Korps
Escala 1/35
Por: Flavio Azevedo
Desde muitos anos atrás, quando li o livro "Afrika Korps", de autoria de Paul Carrell - Ed.Flamboyant (leitura altamente recomendada para os interessados na Segunda Guerra Mundial - em especial aos combates no norte da Africa), sempre tive a idéia de representar o canhão alemão de 88mm FlaK (FlugzeugabwerKanone) em ação no teatro africano, por sua importância na defesa do Afrika Korps.
Concebido originalmente como peça de artilharia anti-aérea, o canhão Krupp de 88mm provou ser também uma eficaz arma anti-tanque e foi largamente utilizado nesta função até o final da Segunda Guerra.
Pela grande mobilidade daquela campanha, muitas vezes a operação era feita com a peça sobre os próprios reparos. Em casos de defesa estabelecida o canhão era então removido dos trucks e montado em baterias.
A FlaK em ação no norte de Africa

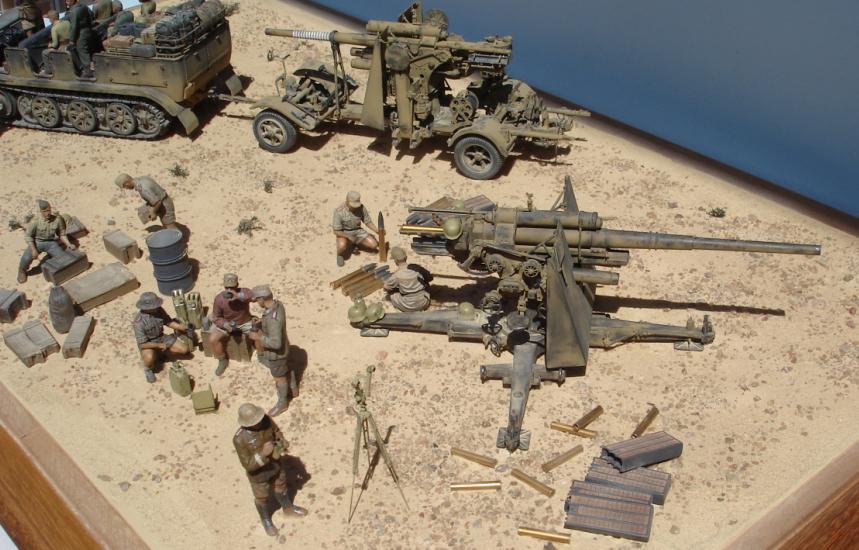

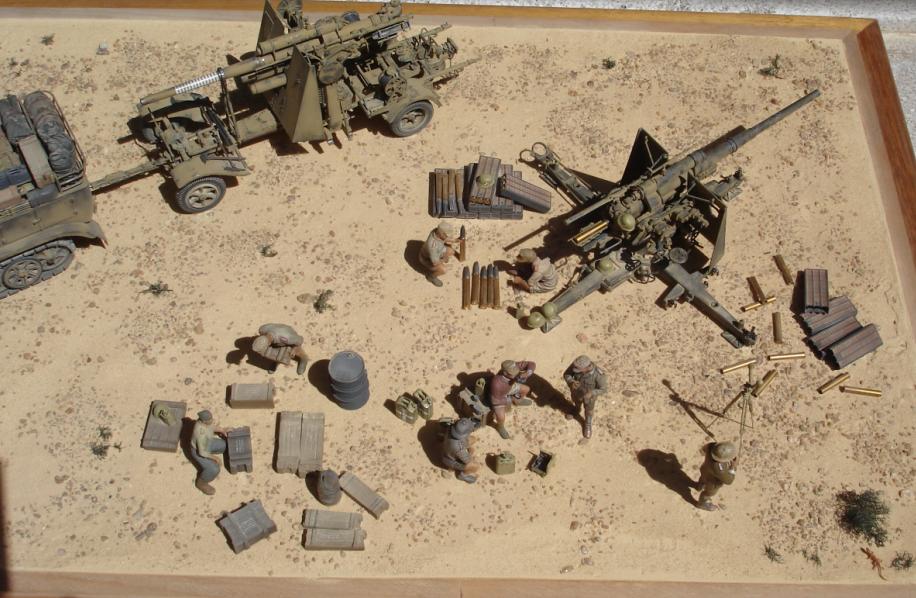

O Diorama
Comecei por construir uma base com terreno arenoso. Uma busca no Google Earth revelou a côr para a areia no solo da Libia, onde grande parte dos combates foram travados. Pesquisas em livros e documentários também foram de grande ajuda para definir a textura do solo, composto além de areia por pedregulhos e vegetação rasteira.
Para a superfície da base foi utilizada massa PVA (massa corrida de paredes) colorizada com corante PVA Suvinil, até atingir a tonalidade desejada. Foram então aplicadas duas camadas finas da massa sobre a base de madeira e quando já práticamente sêca, uma terceira camada com terra peneirada foi adicionada para cobertura. Após aguardar algumas horas, a massa foi então coberta com uma camada de pedregulhos com tamanho maior, obtidos na filtragem da terra. Com um plástico essa cobertura foi comprimida sobre a massa ainda não curada para que a fixação pudesse ser obtida de forma permanente, sem uso de cola.
Os kits
Por muito tempo o único modelo disponível na escala 1/35 do 88mm foi o kit da Tamiya (35017) FlaK 36/37. Porém, há alguns anos a AFV Club lançou um novo e excelente modelo do FlaK 18 (AF35088), que veio completar junto com os novos kits Dragon a família de FlaKs.

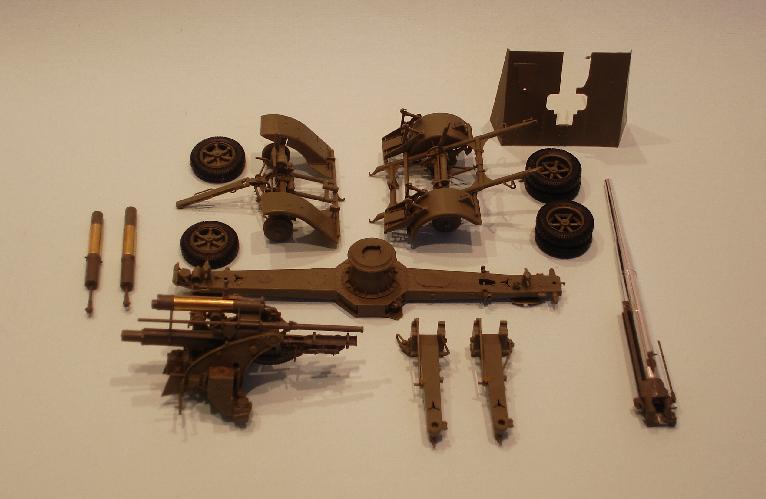

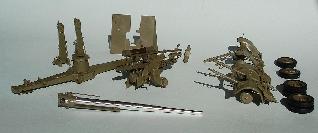

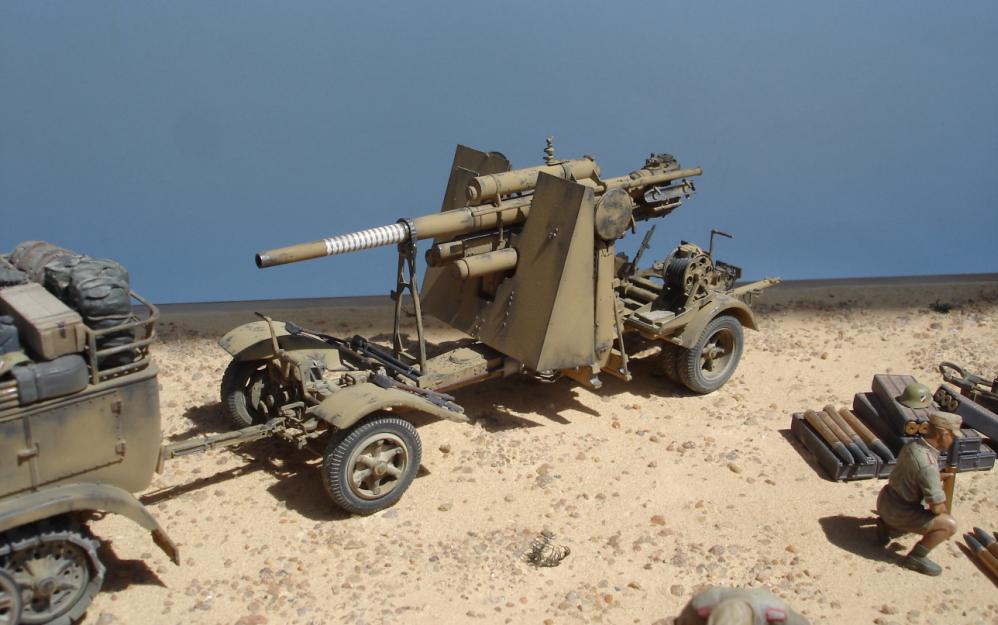

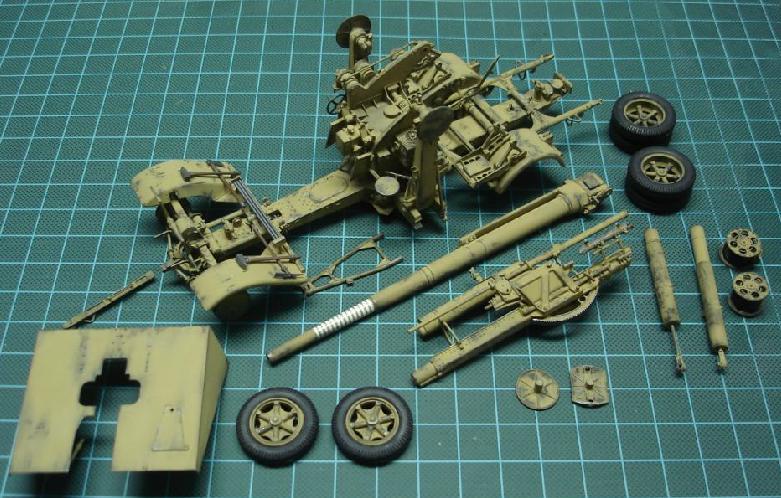

Para este diorama, utilizei para a peça em posição de tiro o velho kit Tamiya e para o canhão em transporte o kit da AFV Club, sem nenhuma adição pois o kit é extremamente completo incluindo o tubo em metal e peças fotogravadas para detalhes.
O rebocador padrão para os FlaKs de 88mm é o meia-lagarta Sd.Kfz.7 8t do quel existem os Kits Tamiya (35148) e Trumpeter (TR1514). O primeiro é bastante antigo (1972) e o segundo bem mais recente e com um nível de detalhamento muito maior. Porém, para o diorama, escolhi o da Tamiya pela facilidade de construção já que apesar da idade ainda pode ser considerado uma boa réplica do trator.
As figuras foram construidas usando kits da Dragon, Tamiya e Warriors, com substituições de cabeças, braços e mãos para a obtenção das posições desejadas. Os acessórios vieram igualmente de kits dos mesmos fabricantes, com algumas adições de peças "scratch".
A montagem e pintura

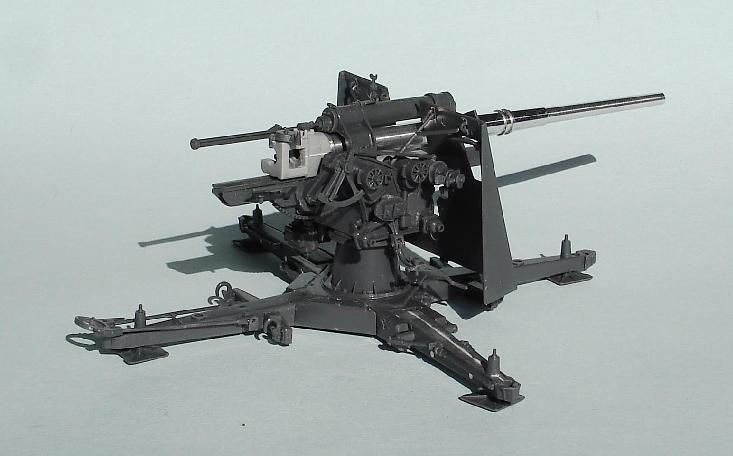

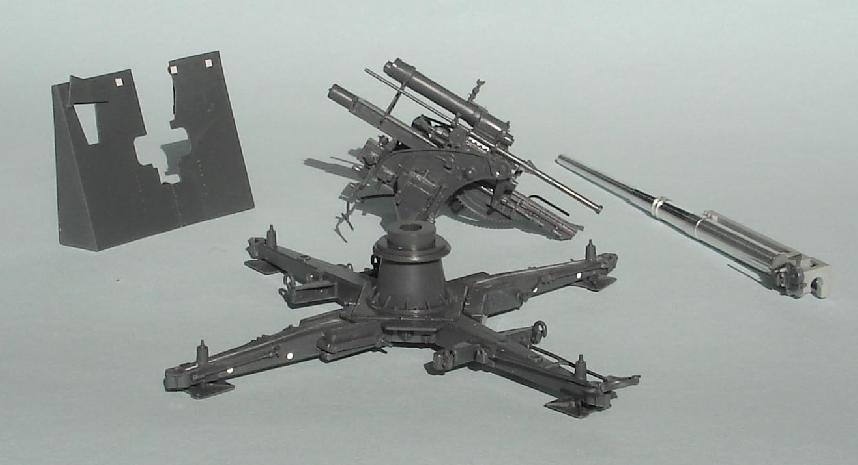

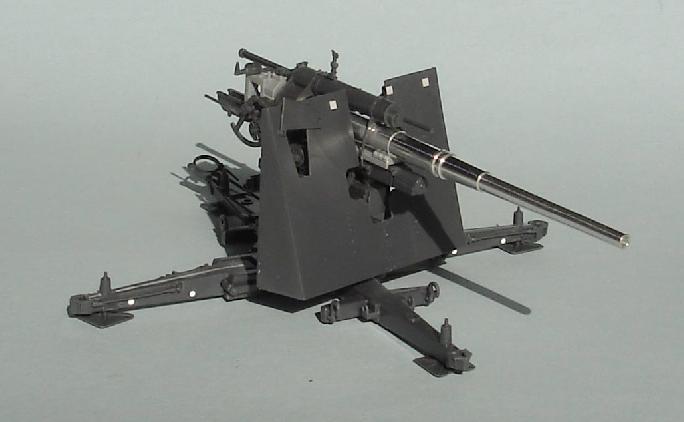

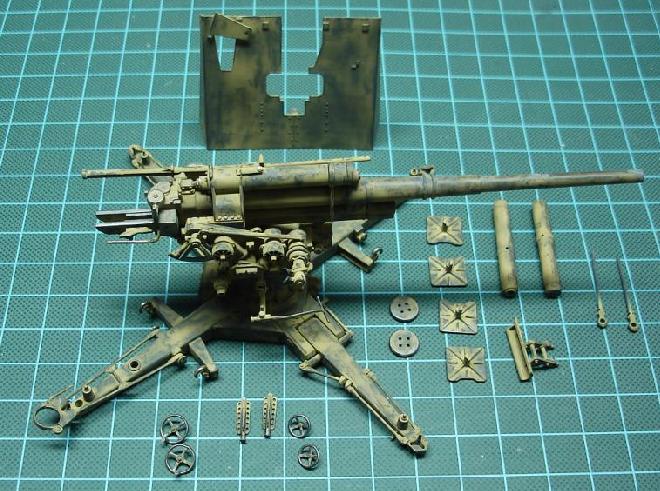

A montagem dos kits foi feita sem maiores adições já que os modelos tem um grau de detalhamento bastante bom, em especial o kit AFV do FlaK 18. A única substituição foi no kit Tamiya do 88mm onde o canhão plástico do FlaK 36 foi substituido pela peça metálica fornecida como opção para o FlaK 18 no kit Dragon Flak 36 (DR6260).

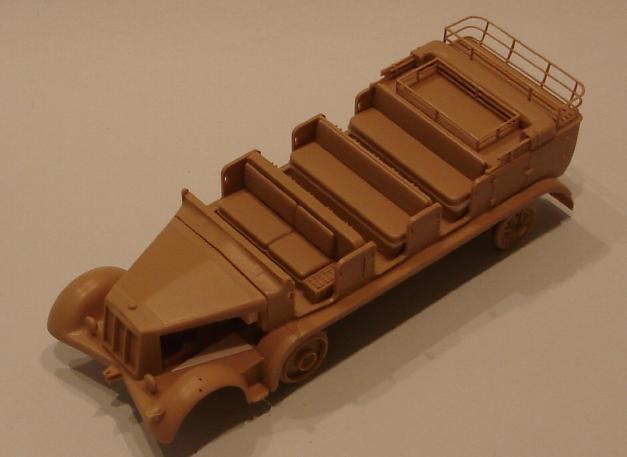

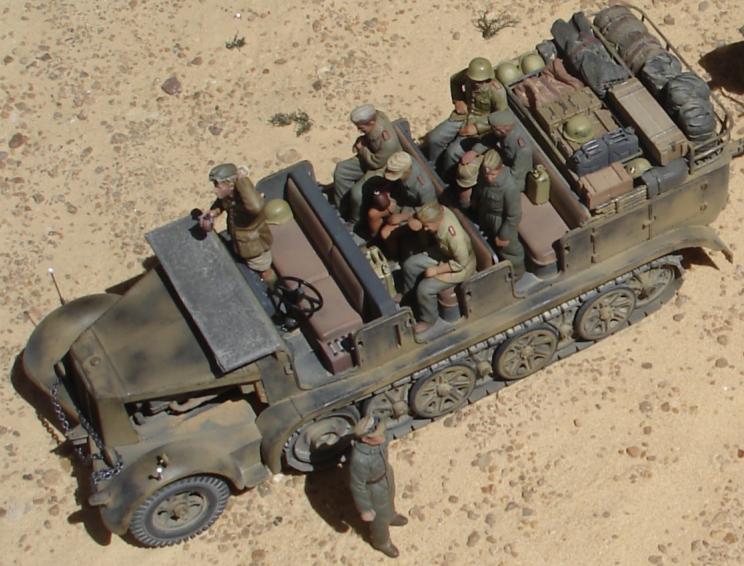

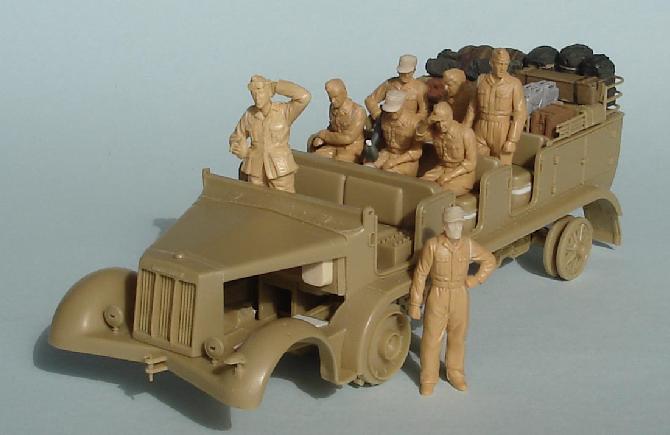

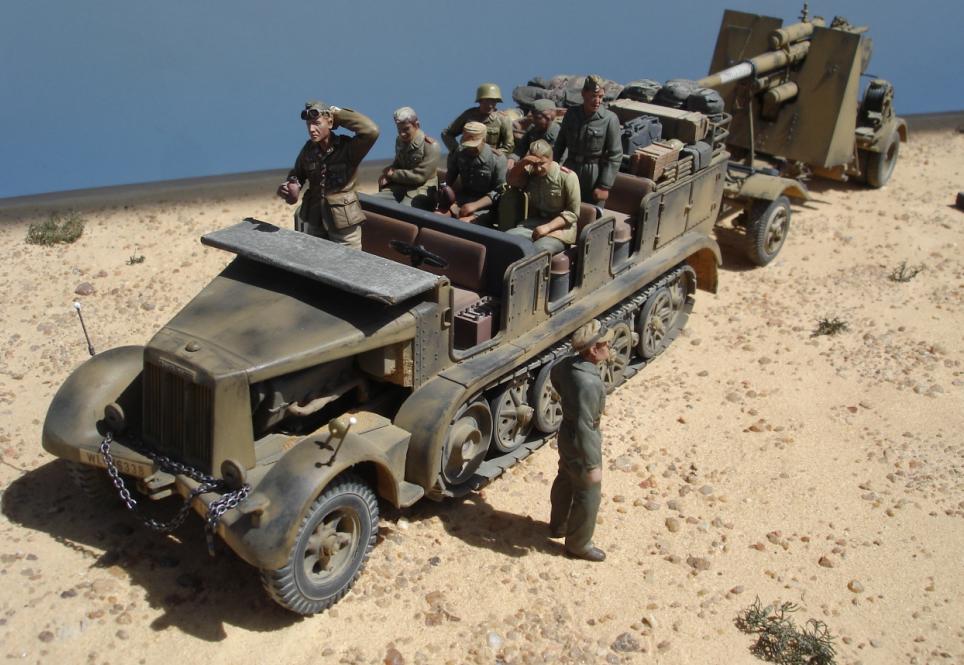

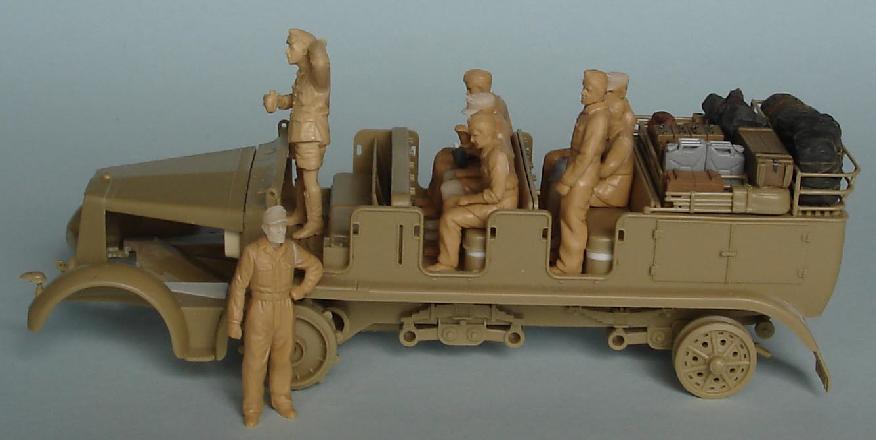

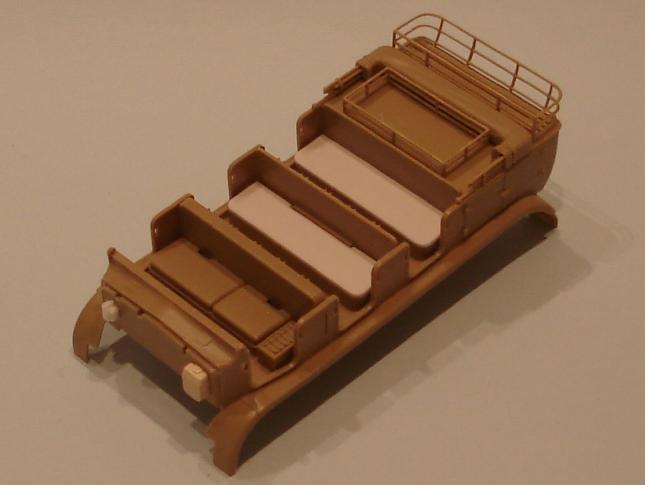

No reboque meia-lagarta Sd.kfz.7 foram necessárias apenas alguns ajustes nas alturas dos assentos para acomodar as figuras sentadas provenientes de outro kit Tamiya (Famo) de forma que todos pudessem sentar corretamente mantendo os pés apoiados no piso. Foi também instalado o motor do trator já que a opção foi construí-lo sem as laterais de fechamento do capô dianteiro pela necessidade de maior refrigeração no teatro africano.
Veículos e equipamentos utilizados pelo Afrika Korps, em especial nos primeiros meses de campanha, eram em sua grande maioria oriundos das divisões na Europa e por consequência recebidos na côr padrão do período, o cinza escuro (Panzergrau/ German Gray). Ao chegarem no deserto, recebiam uma camada de tinta amarela (Desert Yellow) ou eram apenas cobertos com areia colada sobre as superfícies externas para tentar mesclar a côr ao terreno. Como resultado desta aplicação superficial, somado ao ambiente hostil de ventos e areia, a côr amarela rapidamente desaparecia necessitando constantes reparos para a camuflagem, fosse com tinta ou com novas camadas de areia colada. A intensa poeira acabava por ajudar a camuflagem dos equipamentos no terreno.

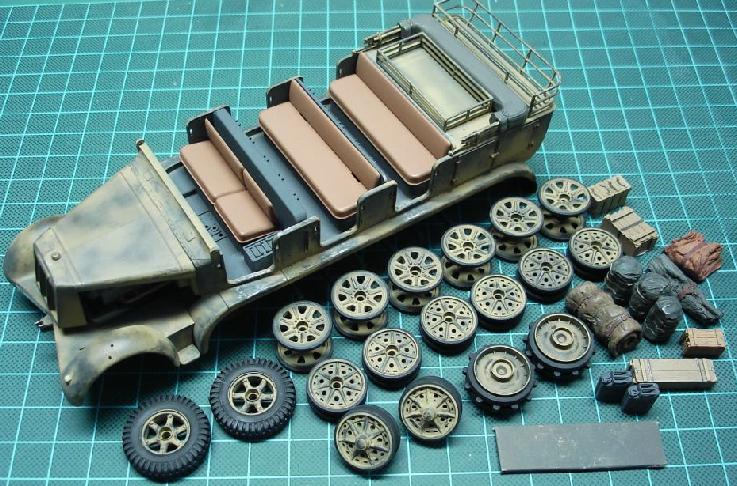

Para tentar obter esse efeito de desgaste, as peças (canhões e reboque) foram pintadas em amarelo e posteriormente "acinzentadas" com giz pastel sêco na côr Panzergrau, com efeitos metálicos obtidos com grafite.
Para a poeira, foi utilizado então o pó resultante da própria massa PVA colorida e lixada, ficando assim exatamente na mesma côr do terreno. Grossas camadas deste pó foram aplicados sobre os equipamentos e sobre o solo e depois soprados levemente para retirada dos excessos.
Imagens do processo de construção
Para ampliar, clique sobre as imagens acima
As Figuras

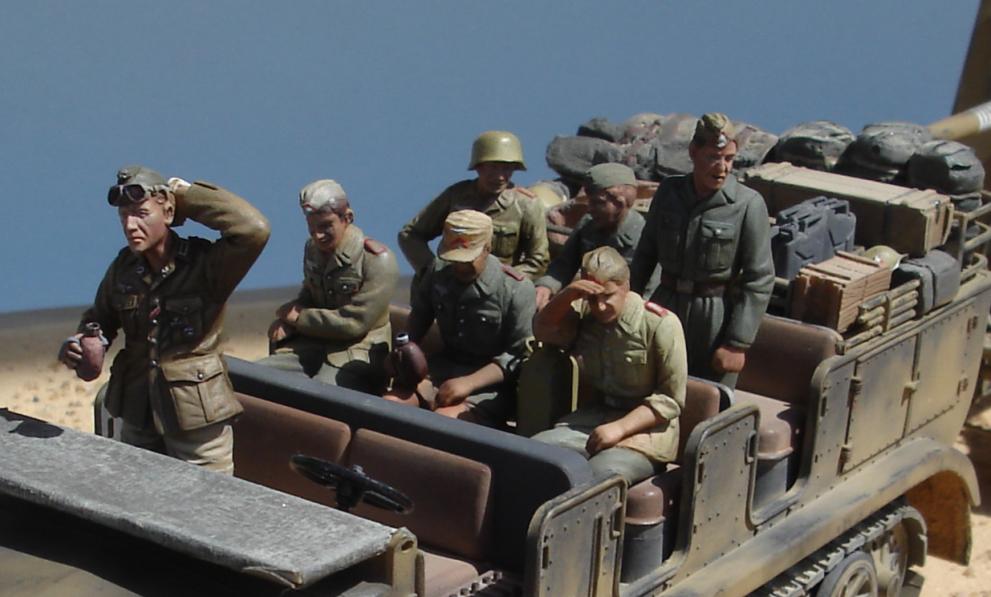

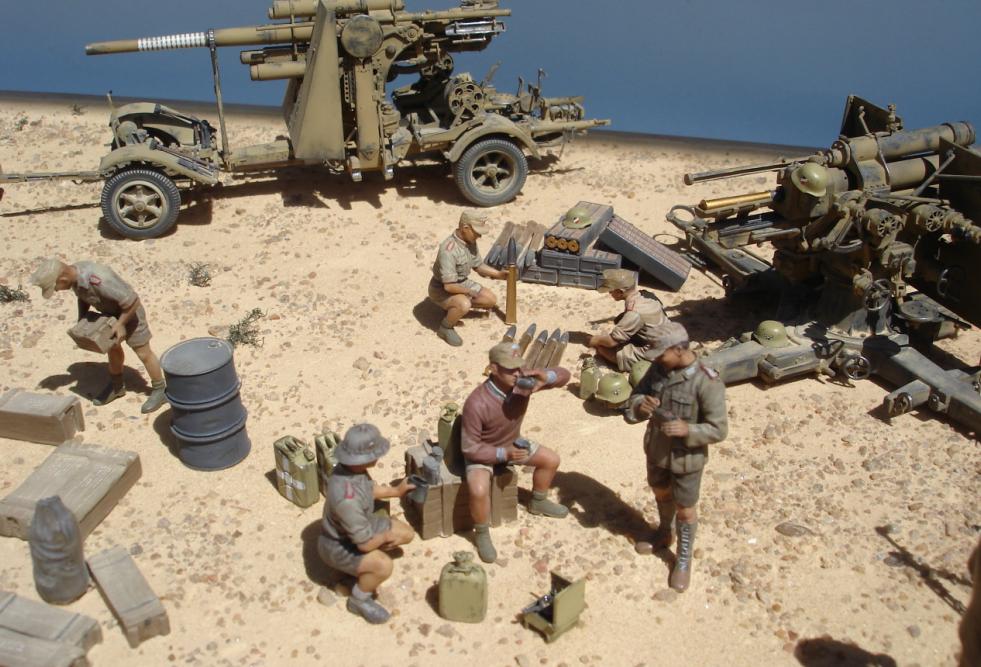

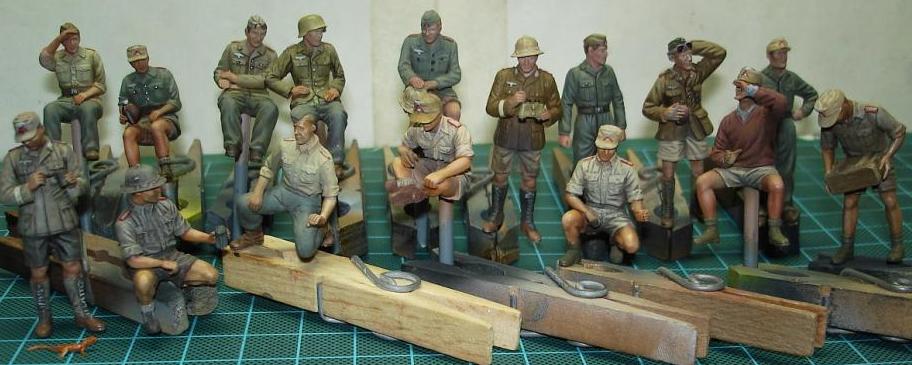

Um diorama de ação na Africa do Norte sem a inclusão de figuras seria algo extremamente sem vida, já que o terreno por sí só é vazio e árido, sem elementos que possam enriquecer o conjunto. Felizmente há boas opções de figuras representando soldados do Afrika Korps, que combinadas entre sí geram ainda mais alternativas. Partindo de kits Dragon e Warriors, foi possível construir as 16 figuras que compõem a cena, sendo que a tripulação do trator teve por base figuras Tamiya.
Então chegou a hora do impasse: pintar figuras! Esta área nunca foi a minha preferida no modelismo e o resultado poderia ser desastroso não fosse a intervenção providencial do amigo e modelista Fabrício Fay, que aceitou de imediato a tarefa de transformar "bonecos" em gente em escala. O resultado não poderia ter sido melhor! Quando após algum tempo ficaram prontas a minha surpresa ao abrir a caixa com as 16 figuras pintadas foi tanta que tive a impressão de que os alemães iam sair caminhando, tamanha foi a vida que Fabrício deu aos soldados! (Vejam outros magníficos trabalhos deste artista em seu blog http://losfigureros.blogspot.com/)
Para ampliar, clique sobre a imagem

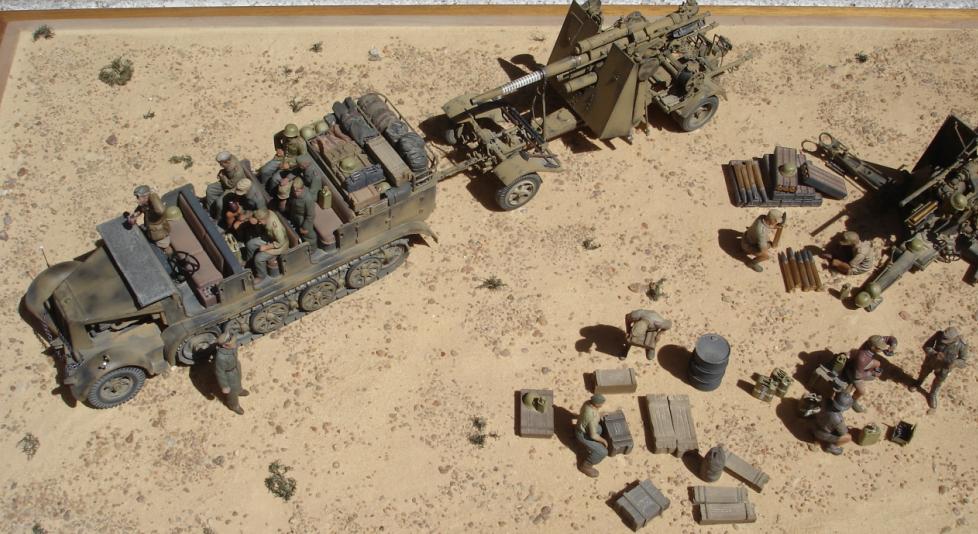

Juntando as peças

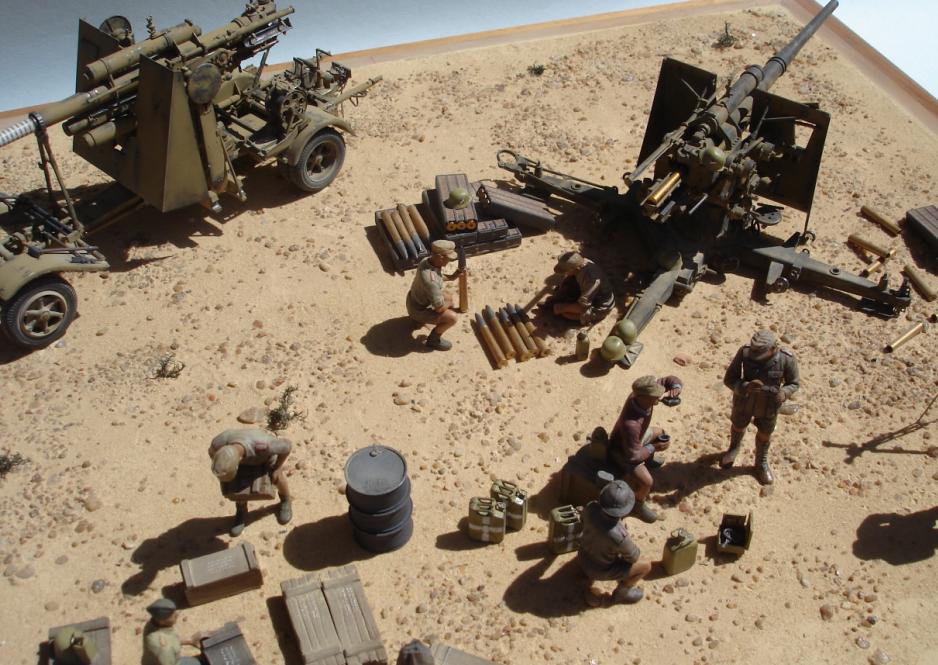

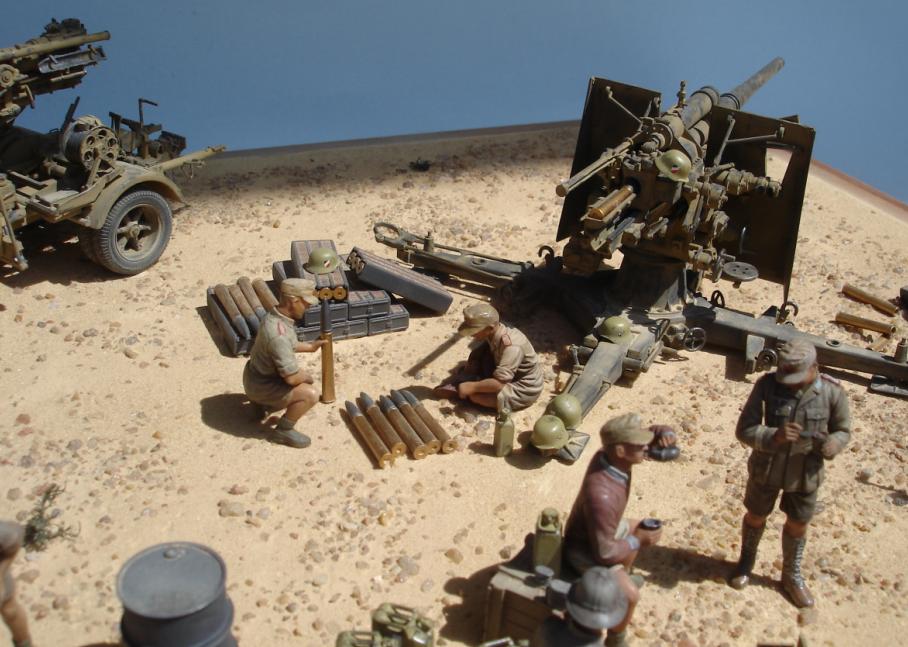

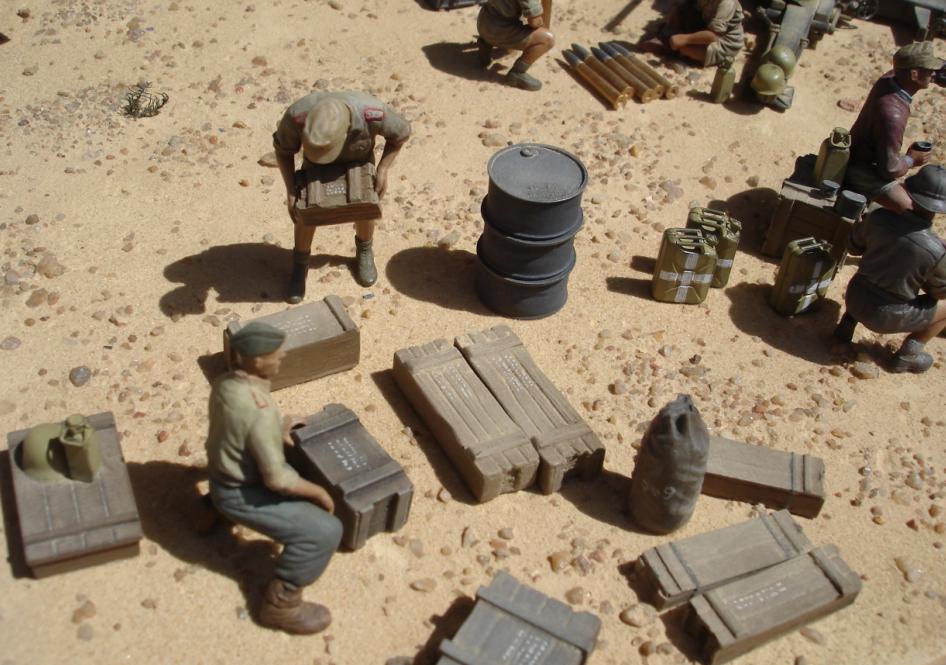

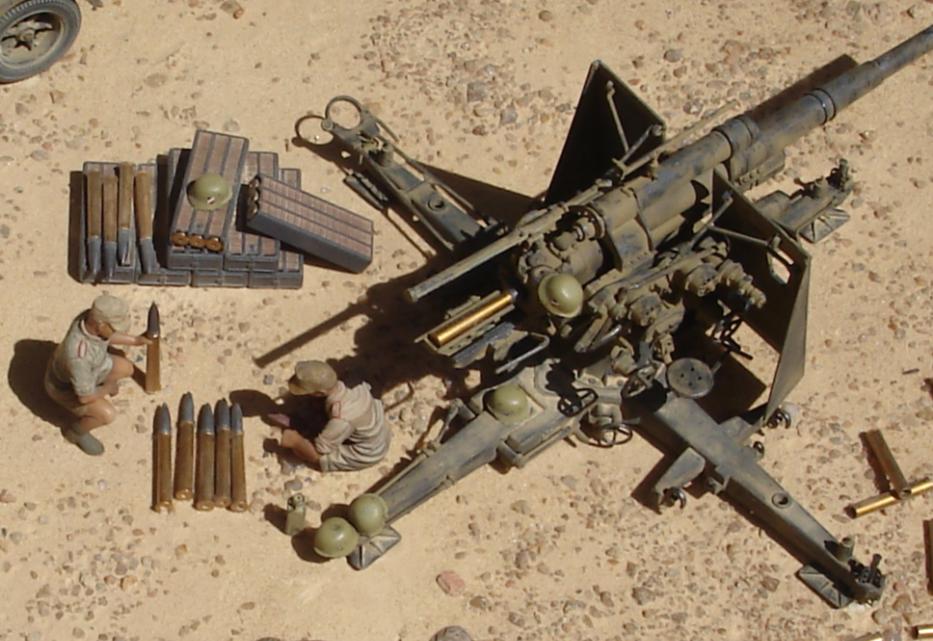

Com os canhões e o reboque prontos, as figuras pintadas e os equipamentos complementares disponíveis, foi possível iniciar a instalação sobre a base, fazendo os ajustes necessários para que todas as peças se conectassem com o solo perfeitamente. Para tanto foram necessárias algumas raspagens no terreno para remover os pedregulhos colados na massa nas posições onde os elementos deveriam ser colocados. As figuras foram fixadas com pinos metálicos o mesmo acontecendo na base do canhão em posição de tiro. O reboque e o canhão em transporte foram deixados soltos porém com seus lugares preparados para uma conexão perfeita com o piso. Em se tratando de uma superfície irregular esta parte requer uma atenção maior para evitar que as coisas fiquem "voando", com rodas, esteiras, caixas, acessórios e pés que não tocam o chão.

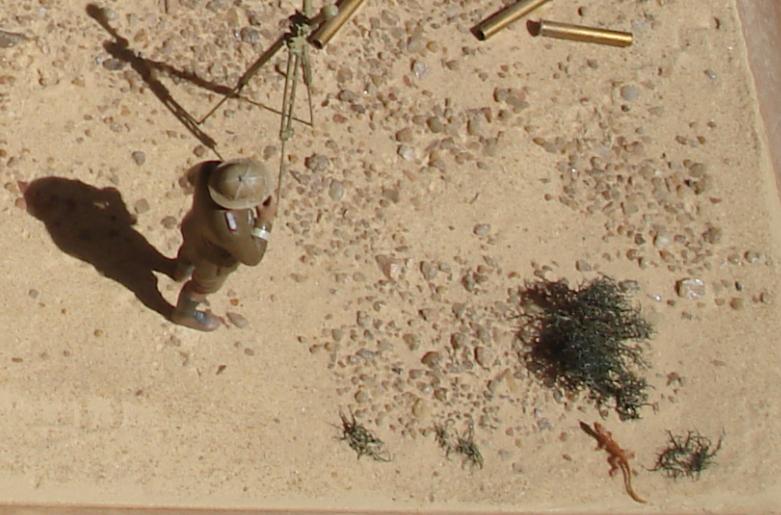

Dispostas as peças em seus lugares, foi então adicionada a rara vegetação rasteira do deserto, obtida com o uso de liquens encontrados nas cercas de fazendas de nosso interior. Estas foram fornecidas pelo amigo Heliandro, de Vacaria/RS. Sobre o conjunto foi então espalhada mais uma camada de poeira para unificar as peças ao terreno.
Para ampliar, clique sobre as imagens acima
Conclusão e agradecimento

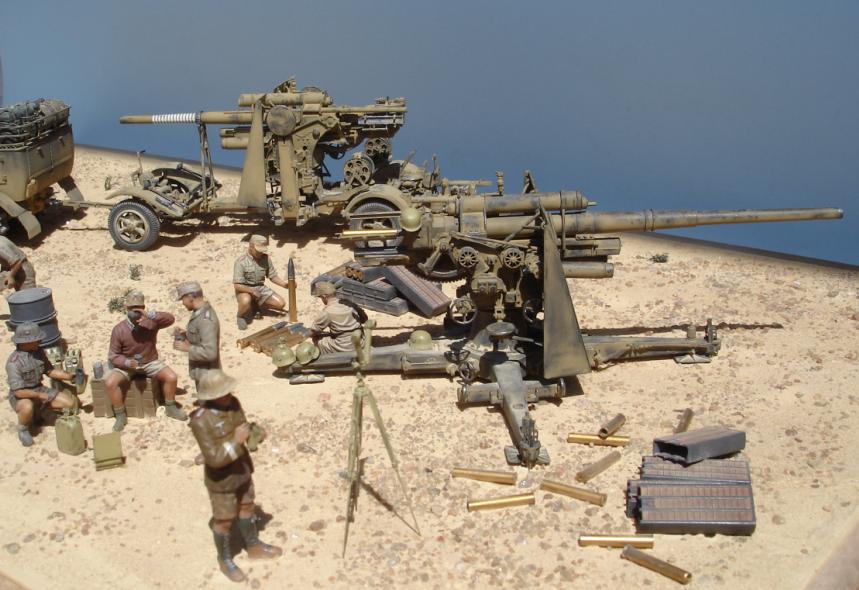

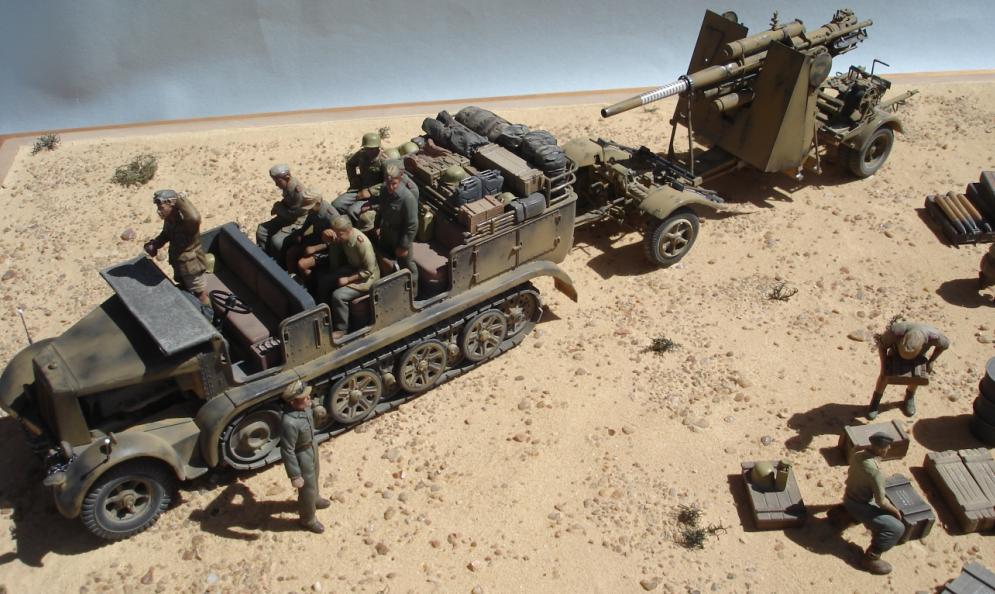

A finalização deste projeto possibilitou a realização do desejo de ver representada uma peça importantíssima da Segunda Guerra Mundial, em duas situações peculiares: em transporte e em condição de combate. Uma obra relativamente simples, com kits comuns que não necessitam habilidades especiais para sua construção.
Meu mais sincero agradecimento ao amigo Fabricio Fay pela parceria, paciência e enorme habilidade na pintura das figuras, sem as quais o restante do trabalho não teria sentido.
Referências Bibliográficas
Afrika Korps In Action - Combat Troops In Action 4 - Bruce Culver/Ron Volstad - Squadron/Signal Publications
Afrika Korps, a Self Portrait - Dal McGuirk - Motorbooks Publications
Die 8,8cm FlaK - Waffen Arsenal 101 - Werner Muller - Podzun/Pallas Verlag
El Alamein 1942 - D.Stavropoulos e outros - Squadron/Signal Publications-Periscopio
German Army Uniforms WWII - Wade Krawczyk - Motorbooks Publications
German Medium Half-tracked Prime Movers 1934-1945 - Reinhard Frank - Schiffer Publishing
Rommel in the Desert - Volkmar Kühn - Schiffer Publishing
The Heavy FlaK Guns 1933-1945 - Werner Muller - Schiffer Publishing
